1. 二维函数表现形式

1.1. 坐标系

1.1.1. 平面直角坐标系

平面直角坐标系就是我们平常接触到最多的xy坐标系，这部分函数的作图没什么好说，直接按规则作图就是了。

1.1.2. 特殊坐标系

对于基于特殊坐标系的函数，需要按照一定的坐标变换规则将其重新映射回平面直角坐标系中。这里重点介绍常见的基于极坐标系的函数的作图。

对于任意基于极坐标系的函数，有

\[ f(r, t)=0 \]

进行如下变换 \[ \left \{ \begin{array}{ll} x = r \cos {t} \\ y = r \sin {t} \end{array} \right . \]

最后作出x-y图即可。

1.2. 多重变量函数

1.2.1. 显函数

显函数只有单一自变量，函数表现形式为

\[ y = f(x) \]

或 \[ \left \{ \begin{array}{ll} x = f(t) \\ y = f(t) \end{array} \right . \] 这种形式的函数是很容易作图的，只要给出自变量的序列，代入函数式求出因变量的序列，即可作出函数图像

1.2.2. 隐函数

二维隐函数具有两个自变量，一般函数形式为 \[ f(x, y) = 0 \] 这种函数并不能通过指定一个自变量序列去完成作图，我们得找到一个符合函数式的$(x,y)$集合。

诚然，可以指定两个自变量序列，对两个序列进行交叉组合形成$(x,y)$集合，分别代入函数式中计算，把所有符合结果的 $(x,y)$ 组合记录下来，最后作出函数图像。

这种方法的弊端也非常明显：

程序的时间复杂度高。如果我们需要作出比较精细的函数图像，那我们需要一个间隔非常小的xy序列，遍历这两个序列的时候，需要计算的资源的太大了。
并不能保证找到满足函数的xy组合。我们很难指定一个足够小的xy序列，保证所有满足函数式地点都被记录下来，其实，很多情况下，我们是得不到满足函数式的xy组合的。

一种优化方案是将原函数式变换为$|f(x, y)|<\varepsilon$的形式。

这种方法的确可以画出图像的大致轮廓，但这种方法作出的图像的线条并不均匀。具体表现为在梯度上升较快的区域，线条会很细；在梯度上升较慢的区域，线条会很粗。当指定的$\varepsilon$较小时，有部分的线条甚至会做不出来；当指定的$\varepsilon$较大时，会出现有线条粘连在一起的情况。

所以，我们得寻找更加高效、准确的隐函数作图算法。

2. 隐函数作图算法

2.1. 调包法

这个就比较简单了，直接调用现成的包即可。

2.1.1. matplotlib

作图代码传送门

调用 matplotlib 的 contour 函数，其原理是把函数扩展为三维函数$z=f(x,y)$，然后做$z=0$的等高线，目前猜测使用的是 marching squares 算法，这个算法下面还会进行介绍。

matplotlib

2.1.2. sympy

作图代码传送门

调用 sympy 的 plot_implicit 函数，其用到的算法是 （Tupper）interval arithmetic，这个算法下面还会进行介绍。

sympy

2.2. 梯度法

作图代码传送门

这其实是上面 $|f(x, y)|<\varepsilon$ 方法的一种改进方案。其函数式为 \[ \frac{|f(x, y)|}{|\nabla f|} < k \] 其中，k值我将其称为精细程度，k值越小，线条展现越精细，反之，线条展现越粗犷，一般这个值设为1

这种方案的优点是去除了梯度变化对线条粗细的影响，而且所需要xy序列规模并不需要太大。

其缺点是，k值无法自动调节，使得图像的具有一个较好的表现效果。

梯度法

2.3. Marching squares

作图代码传送门

Marching squares 算法用来生成二维图像，Marching cubes 算法用来生成三维图像，两个算法的思想是一样的。

Marching squares 算法的流程为：

分别生成一个xy序列，然后对每一个xy序列交点代入函数中求值，得到一个函数值分布的二维数组。
用一个2x2的窗口遍历这个二维数组。
对于每一个遍历的窗口数组的四个顶点，大于0的为 Positive grid（下图中标黑的点），不大于0的为Negative grid（下图中没标黑的点）。
一共可以组合成下面16种不同的情况，根据每种情况，返回下列对应情况的轮廓线。
最后窗口遍历完整个二维数组的时候，把所有轮廓线组合在一起，整个函数的图像也就做出来了。

另外，下面两种特殊情况用上面的算法会绘制错误。

对于曲面函数$z=f(x, y)$，如果该函数在某个区域内是非连续的，那么$f(x, y) = 0$在该区域内就会绘制错误
对于曲面函数$z=f(x, y)$，如果该函数在某个区域内是一个最大值或最小值为0的凸函数，即该函数与$z=0$的xy平面相切，如果相切的是一个平面，而不是一个点，那么$f(x, y) = 0$在该区域内就会绘制错误

当然上面两种情况出现的概率较小，暂且可以忽略。

Marching squares

最后，下面还有一些编程上的小trick

2.3.1. 巧用mask

如果把窗口数组的每种情况都写成判断语句，程序运行效率低，而且代码冗长，一点都不优雅。

我们可以先对窗口数组所有小于0的值置为0，所有大于0的值置为1，然后设计一个2x2的mask数组，与窗口数组进行乘法运算，使用一个map来把结果值与16种情况一一对应起来。

这里，我设计了一个mask数组[[2, 3], [4, 5]]。为什么要这么设计？可以发现，2、3、5是互质的，虽然2和4非互质，但在这里，因为不能重复取，所以事实上，在这里，2、3、4、5是互质的。

故这四个数所有组合的乘积结果都是唯一的。因此我们可以对上面16种情况进行编码，然后使用数组的累乘值进行索引判断即可。

例如，现在有一个变换后的窗口数组[[0, 0], [1, 1]]，与mask相乘后得到结果数组[[0, 0], [4, 5]]，然后把结果数组中为0的值置为1，得到[[1, 1], [4, 5]]，对这个数组的每个元素累乘后得到该窗口的位置值20，如果第14中情况的索引值为20，即可知其对应第14种情况了。

2.3.2. 尽量少使用外循环运算

直接使用python的循环语法进行遍历运算是很慢的，所以这里我设计成使用numpy先运算再分割的方案，而不使用先分割后运算。

具体的，对mask数组由原来的shape为(2, 2)变换为(4, 1)，然后把axis=-1的shape广播为二维数组的shape。这样变换后，两个数组可以直接相乘。当然得到的数组，需要经过位置对齐后，才能得到结果数组。

例如，现在有一个二维数组，其shape为(300, 400)，那么其mask数组为(4, 300, 400)，两者相乘后的结果数组为(4, 300, 400)，然后对于axis=0的每一个数组裁剪再拼接后，得到shape为(4, 299, 399)的结果数组，然后对结果数组axis=0进行累乘，最后得到shape为(299,399)的位置数组。

2.4. （Tupper）interval arithmetic

区间算法，这个算法可用于任意方程的图像作图，属于万金油般的作图算法。

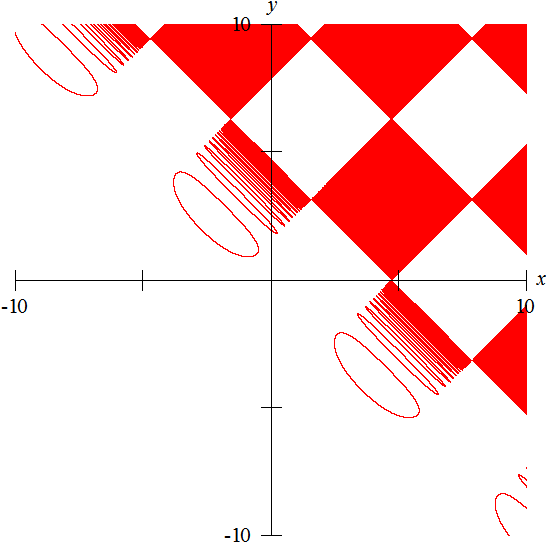

其作者Jeff Tupper就在他的作图软件GrafEq中运用了这个算法，做出来的函数图像相当不错，后面也会介绍一下这个作图软件。

这个算法的思想是：

证明函数$f(x, y)=0$在指定区间内穿过0点，或者证明这个函数在这个区间内没有穿过0点。
把整个屏幕涂成红色（当然这个颜色可以自己设定）；
把屏幕分为若干个区间，遍历每个区间，对每个区间循环进行步骤4-6；
证明函数在区间内没有穿过0点，证明的方法是，对于函数 $f(\langle x_0, x_1 \rangle,\langle y_0, y_1 \rangle)=\{ \langle l, r \rangle , \langle b, t \rangle \}$ 的结果区间差值的判定值为 $\langle False, False \rangle$ ，如果可以证明，则把该区间涂成白色，跳出循环；
证明函数在区间内穿过0点，证明的方法是，函数 $f(\langle x_0, x_1 \rangle,\langle y_0, y_1 \rangle)=\{ \langle l, r \rangle , \langle b, t \rangle \}$ 的结果区间差值判定值为 $\langle True, True \rangle$ ，且在 $[x_0, x_1]*[y_0,y_1] $ 区间内连续。如果可以证明，则把该区间涂成黑色，跳出循环；
如果两者都不能证明，则把该区间均分为4个区间，对每个区间递归重复步骤4-6，直至超过设置的递归最大深度，则放弃这个区间，跳出循环。
最后在画布上，白色区域一定不是函数的图像，黑色区域一定是函数的图像，红色区域可能是也可能不是函数的图像。延伸开来，对于不等式来说，黑色区域就是函数的填充部分，红色区域就是函数的轮廓；对于隐函数等式来说，函数的图像是红色的区域，因为隐函数等式的图像一般都是不确定的。

上面流程中，有两个关键的地方：

$f(\langle x_0, x_1 \rangle,\langle y_0, y_1 \rangle)$ 的计算问题。这种带区间的运算需要对运算符号进行重定义。例如，计算 $\mathrm{Subtract}(\langle a, b \rangle, \langle A, B \rangle)$ ，其返回区间为 $a-B, b-A $
在 $[x_0, x_1]*[y_0,y_1] $ 区间内的连续判定问题。这个需要判定定义域和值域的范围。

另外，作者在原论文中对浮点型数值取值引入了 "rounding up and down" 的概念，即通过向上/向下取余来保留n个小数位，由此把取值期间划分为 "inner bounds" 和 "outer bounds"。

对于这样的取值方案，作者解释是，当划分的区间很大的时候，传统的四舍五入的取值方案带来的误差会很大。

个人感觉提出这种解决方案的是囿于当时计算机的硬件水平，但在现在，感觉就有点画蛇添足了。而且，我在阅读 sympy 的源码的时候，sympy 的作者也没有采用这种取值方案，认为这是没有必要的。

3. 效果比较

从上面可以看得出来，

效果最好的是调用 sympy 包作出来的图像，图像的线条相当精细，可见 interval arithmetic 算法的优越性，但用这个算法作图时间有点长，而且这个包对于图像的个性化设置很少，不太喜欢用。

效果最差的就是梯度法作出来的图像，这种方法做出来的图像线条会有一种不连贯，线条比较杂的感觉，但其实这种方法画一些精细程度要求不高的图的时候，作出来的图像还是可以的。

使用 matplotlib 作出来的图和使用 marching squares 算法作出来的图像是差不多的，而且放大后细节呈现上也是差不多的，所以我估计 matplotlib 的 contour 函数也是用的 marching squares 算法，但从运行速度的角度看，明显可以感受到 matplotlib 作图比我自己写程序作图的速度是要快得多，可能 matplotlib 加了些其他优化处理，日后有时间再研究研究 matplotlib 的源码。
